Tři hlavnítypy vyfukovacích strojůjsou extruzní vyfukování (EBM), injekční vyfukování (IBM) a injekční vyfukování (ISBM). EBM pokrývá nejširší sortiment – od malých lahví po 2000litrové nádrže – a dělí se na kontinuální stroje pro malé díly a akumulátorové stroje pro velké. IBM vyrábí malé lahvičky s přesným hrdlem. ISBM vyrábí čiré PET lahve. O typu rozhoduje váš produkt. Najdete jej v tabulce níže.
Každý dutý plastový výrobek pochází z jedné ze tří rodin strojů. Vyberte si ten správný a vaše linie bude dlouhá léta štíhlá. Vyberte si ten špatný a žádné nastavení vás nezachrání.
Kupující se k nám často dostanou po týdnech matoucího výzkumu. Většina článků uvádí tři typy, každý popíše dvěma větami a zastaví. Nikdo nevysvětluje podtypy – a u velkých kontejnerů je skutečným rozhodnutím podtyp.
Tento návod to řeší. Stavíme vytlačovací vyfukovací stroje, takže tuto rodinu známe zevnitř. U ostatních dvou typů vám řekneme, co dělají dobře a kdy se poohlédnout jinde – včetně mimo nás.
Tři hlavní typy na první pohled
| EBM | IBM | ISBM | |
|---|---|---|---|
| Jak to funguje | Vytlačí trubku (parison), nafoukne ji do formy | Vstříkne předlisek a poté jej vyfoukne | Vstříkne PET předlisek, natáhne ho a vyfoukne |
| Rozsah velikostí | Nejširší — malé lahve do 2000 l nádrží | Malý - obvykle pod 1 l | Malé až střední – láhve na vodu a nápoje |
| Síla podpisu | Velké díly, madla, vícevrstvé stěny | Přesné krky, žádný šrot | Čiré, pevné, lehké PET lahve |
| Typické materiály | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | PET |
| Typické produkty | Kanystry, sudy, IBC nádrže, palivové nádrže, hračky | Lahvičky na pilulky, kosmetické dózy, kapátka | Voda, soda, džus, lahve s jedlým olejem |
Extruzní vyfukování (EBM)
Vytlačovací vyfukovací stroj roztaví plast, protlačí ho skrz matrici jako dutou trubici zvanou baňka, poté uzavře formu kolem trubky a nafoukne ji vzduchem. Plast převezme tvar formy, ochladí se a vysune.
EBM pokrývá více produktů než ostatní dva typy dohromady. Zvládá rukojeti (vestavěné na kanystrech), vícevrstvé stěny a velikosti, které žádný jiný proces nedosahuje. Používá také nejlevnější nástroje ze všech tří pro srovnatelné díly.
Rodina se rozdělí na dvě větve a na tomto rozdělení záleží víc, než si většina kupujících uvědomuje. Porovnali jsme je do hloubky v našemakumulátor vs průběžné vedení- zde je krátká verze.
Kontinuální vytlačovací stroje
Nepřetržité stroje vytlačují baňku nonstop a formy se pohybují dovnitř, aby ji zachytily. Vynikají v malých nádobách ve velkých objemech — lahve, denní chemické obaly, kanystry do cca 15 litrů.
V našem sortimentu existují dvě sestavení. Přesouvací stroje zpracovávají 2–15 L s upínáním od 40 do 165 kN. Stroje se zakřiveným ramenem zvyšují rychlost a 1–6 vrstvé koextruze pro díly o objemu 5–30 l. Procházetnepřetržitý rozsah strojepro celou sestavu.
Akumulátorové (zásobníkové) stroje
Akumulační stroje shromáždí plnou dávku taveniny do skladovacího válce a poté ji vypálí jedním rychlým výstřelem. Tato rychlost tvoří velkou baňku, než ji gravitace roztáhne a ztenčí. Velké části nemají jinou trasu.

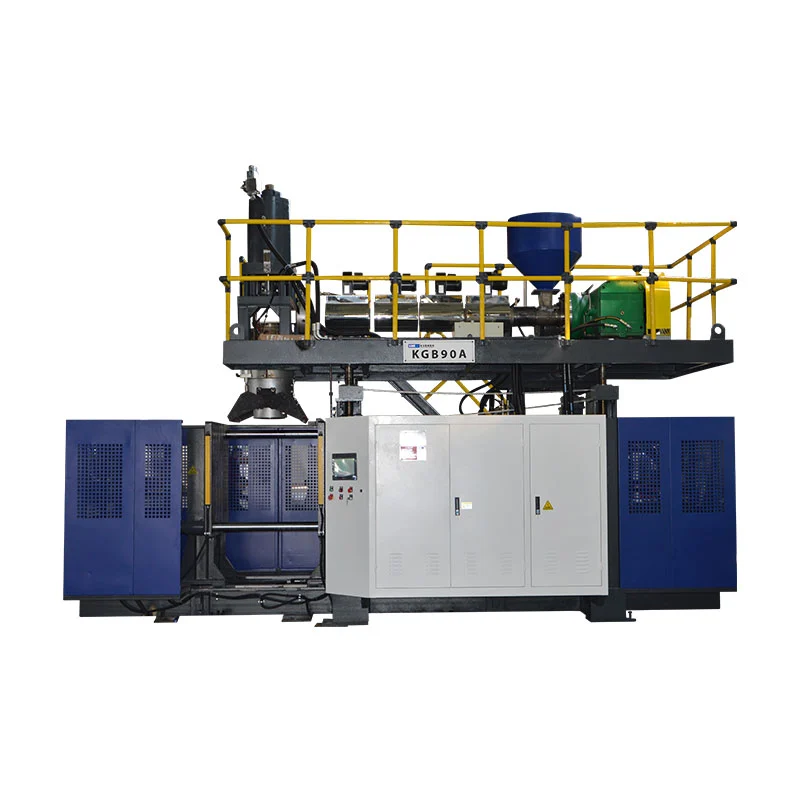

Reálná čísla ukazují měřítko. NášKGB80Avyrábí 30 l sudy s upínáním 215 kN a 5 l akumulátorem. TříválecKGS1000L-IBCvyrábí 1000 l IBC nádrže s upínáním 1000 kN a dvěma šrouby 100 mm. Therozsah akumulátorudoplní nádoby o objemu 2000 l a 1800 kN.
Vstřikování vyfukováním (IBM)
Vstřikovací vyfukovací stroj pracuje na jednom stroji ve dvou krocích. Nejprve se vstřikuje do formy pevný předlisek s hotovým hrdlem. Poté přenese horký předlisek do foukací stanice a nafoukne tělo.
Odměnou je přesnost. Krk je vylisován vstřikováním, takže závity a těsnicí plochy zasahují při každém výstřelu přesné rozměry. IBM také neprodukuje žádný šrot, protože se nic neořezává.
Kompromisem je velikost. IBM vyhovuje malým nádobám, obvykle do jednoho litru – lahvičky na pilulky, kosmetické lahvičky, lahvičky s kapátkem. U čehokoli s rukojetí nebo skutečným objemem přebírá EBM. Kinggle se zaměřuje na EBM; pokud je vaším produktem 100ml léková lahvička, lépe vám poslouží specialista IBM a my vám to řekneme.
Vstřikovací vyfukování (ISBM)
Vstřikovací vyfukovací stroj vyrábí čiré PET lahve, ze kterých pijete. Ohřívá PET předlisek, natahuje ho podélně pomocí tyče a zároveň vyfukuje ven. Tento dvousměrný úsek zarovná polymerní řetězce.
Zarovnání je kouzlo. Dává PET jeho průhlednost jako sklo, jeho pevnost a nízkou hmotnost - láhev sody přežije tlakovou karbonizaci při několika desítkách gramů.
ISBM běží ve dvou nastaveních. Jednostupňové stroje formují a vyfukují předlisek v jednom stroji, což vyhovuje menším sériím a zakázkovým tvarům. Dvoustupňové linky nakupují nebo formují předlisky samostatně a vyfukují je vysokou rychlostí – standard pro hromadnou výrobu nápojů. Práce s PET nápoji žije zde, ne v EBM.
Jaký typ stroje vyrábí váš produkt?
Čtenáři přicházejí s produktem, nikoli s procesem. Takže otočte stůl. Vlevo vyhledejte svůj produkt a vpravo si přečtěte typ stroje.
| Váš produkt | Typ stroje | Proč |
|---|---|---|
| PET láhev na vodu / sodu | ISBM | Stretch dává PET čistotu a pevnost |
| Láhev na pilulky, kosmetická dóza | IBM | Přesné krky, žádný šrot |
| Láhev na prací prostředek/šampon | EBM — kontinuální | Rychlé cykly, úchyty, barvy, proužky pohledu |
| Kanystr (1–15 l) | EBM — kontinuální | Vestavěné rukojeti, vysoký výkon |
| Chemický sud (30–250 l) | EBM — akumulátor | Těžký parison potřebuje uložený panák |
| IBC nádrž (1000 l) | EBM — akumulátor, 3-válec | Jen cesta do tak velkého parisonu |
| Automobilová palivová nádrž | EBM — akumulátor, vícevrstvý | Šestivrstvé stěnové bloky palivových par |
| Nádrž na vodu, kajak, silniční bariéra | EBM — akumulátor | Podívejte se na našefoukání vs rotační lisovánísrovnání |
Ještě jedna vidlička sedí proti proudu toho všeho. Pokud by vaše část mohla být pevná místo dutá, přečtěte si naševyfukování vs vstřikovánínejprve průvodce.
Nákupní úvahy podle typu
Typ stroje určuje tvar vaší investice, nejen proces. Manažeři nákupu by měli zvážit čtyři faktory, než si vyžádají cenovou nabídku od jakéhokoli výrobce vyfukovacích strojů.
Cenová struktura.V rámci EBM jsou cenové váhy s velikostí nádoby, upínací silou, počtem stanic a počtem vrstev. Stroj na láhve a linka IBC se liší řádově. Žádný poctivý dodavatel neuvádí cenu předtím, než uvidí váš díl – cena závisí na modelu stroje a požadavcích výroby.
Spotřeba energie.Energetické váhy s velikostí stroje. Náš katalog uvádí skutečné průměry: 12–18 kW na 2L stroji, 27–37 kW na 30L KGB80A, 110–150 kW na lince IBC. Požádejte každého dodavatele o stejný údaj a poté porovnejte energii na hotový díl, nikoli na hodinu.
Dodací lhůta a poprodejní servis.Výroba velkých vlastních strojů trvá déle než standardní stroje na výrobu lahví. Zeptejte se, kdo stroj instaluje, kdo školí vaše operátory a jak rychle se náhradní díly dodávají do vaší země. Stroj bez podpory je budoucí problém s typovým štítkem.
Dodavatelská hloubka.Zeptejte se, kolik inženýrů výrobce zaměstnává a jaké značky součástí jsou uvnitř stroje. Kinggle staví s PLC Mitsubishi, servořízením MOOG a elektroinstalací OMRON a Schneider a otevřeně je uvádí. Dodavatel, který skrývá součástkový list, má důvod.
Tři chyby, které dělají kupující poprvé
Výběr typu podle ceny místo produktu.Levnější stroj špatného typu vyrábí nula prodejných dílů. Nejprve zamkněte typ. Na druhém místě vyjednávání o ceně.
Ignorování podtypu EBM."Vytlačovací stroj" není specifikace. Kontinuální stroj nedokáže vytvořit 60l sud a předimenzovaný akumulátor plýtvá energií na lahve. Nášprůvodce výběrem v pěti krocíchchodí v matematice velikosti.
Přeskakování rozhovoru o defektu.Každý typ selže svým vlastním způsobem a o tom, jak často rozhoduje specifikace stroje. Poddimenzované upínání přináší blesk na každém snímku. Před podpisem si přečtěte našeho průvodce odstraňováním závad a zeptejte se svého dodavatele, jak stroj každé poruše předchází.
Často kladené otázky
Jaké jsou hlavní typy vyfukovacích strojů?
Tři hlavní typy vyfukovacích strojů jsou extruzní vyfukování (EBM), vstřikovací vyfukování (IBM) a vstřikovací vyfukování (ISBM). EBM pokrývá nejširší sortiment a dělí se na kontinuální stroje pro malé kontejnery a akumulátorové stroje pro velké díly, jako jsou sudy a IBC nádrže. IBM vyrábí malé lahvičky s přesným hrdlem. ISBM vyrábí čiré PET lahve.
Jaký je rozdíl mezi vytlačováním a vstřikováním vyfukováním?
Extruzní vyfukování tvoří dutou trubku z roztaveného plastu a poté ji nafukuje uvnitř formy. Vstřikovacím vyfukováním se nejprve vstřikováním vytvaruje pevný předlisek s hotovým hrdlem, poté se předlisek vyfoukne do konečného tvaru. EBM zvládá nejširší rozsah velikostí, od lahví po 2000litrové nádrže. IBM vyhovuje malým lahvičkám, které vyžadují přesné rozměry hrdla, jako jsou farmaceutické nádoby.
Který typ vyfukovacího stroje je nejlepší pro velké kontejnery, jako jsou sudy a IBC nádrže?
Akumulační (skladovací hlava) vytlačovací vyfukovací stroje vyrábějí velké nádoby. Akumulátor uchovává plnou dávku taveniny a poté ji rychle vypálí – než se těžká baňka natáhne a ztenčí vlastní vahou. Nabídka akumulátorů Kinggle sahá od 20litrových strojů až po tříválcové systémy pro 1000litrové IBC nádrže a 2000litrové kontejnery.
Jaký typ vyfukovacího stroje vyrábí PET lahve na vodu?
Vstřikovací vyfukovací stroje (ISBM) vyrábějí čiré PET lahve na vodu a nápoje. Proces natahuje zahřátý předlisek podélně při jeho vyfukování, čímž se polymer zarovná a PET získá jeho jasnost a pevnost. Dvoustupňové ISBM, kde se předlisky lisují odděleně a později vyfukují, dominuje velkoobjemové výrobě nápojů.
Kolik stojí vyfukovací stroj?
Cena závisí na typu stroje a specifikaci. V rámci vytlačování vyfukování, cenové váhy s velikostí nádoby, upínací silou, počtem stanic, počtem vrstev a automatizací kolem stroje. Malý lahvový stroj a 1000litrová IBC linka se liší o řád. Nejrychlejší cestou ke skutečnému číslu je zadaná nabídka na základě objemu, materiálu, tloušťky stěny a cílového výstupu vašeho dílu.
Znáte svůj produkt, nejste si jisti strojem?
Pokud hodnotíte vyfukovací stroj pro vaši výrobní linku, náš technický tým vám může pomoci potvrdit správný typ a konfiguraci na základě velikosti vašeho produktu, materiálu a výrobních cílů. Pošlete podrobnosti o dílu a my vám odpovíme konkrétním doporučením – včetně upřímného doporučení, pokud váš produkt patří na stroj, který nevyrábíme. Výroba vytlačovacích vyfukovacích strojů od roku 2002 s 15 inženýry v týmu.
Zeptejte se, který stroj se hodí pro váš produkt →Tři typy, jedno pravidlo: produkt vybírá stroj. PET lahve jdou do ISBM. Přesné malé krky jdou do IBM. Všechno ostatní – od šamponových lahví až po 2000litrové nádrže – patří k vytlačovacímu vyfukování, rozdělenému mezikontinuálníaakumulátorstroje. Najděte svůj produkt ve vyhledávací tabulce a poté nastavte velikost stroje pomocíprůvodce výběrem.
